小型恒温恒湿试验箱制冷系统温控器好坏的判剐
对于带有 小型恒温恒湿试验箱制冷系统半自动化霜按钮的温控器，可以将万用表的两个表笔分别接在温控器的两个接线端子上，万用表置电阻挡，在室温下测得电阻应为零；按下化霜按钮，可以听到“咋哆”声，电阻应为∞；当松开按钮后听到“咔嚓”声按钮弹回，且 小型恒温恒湿试验箱制冷系统电阻又变为零，即说明感温剂没有泄漏。不能弹回即表明感温剂已泄漏，若感温元件正常，但电阻值始终为∞，则可将温度调节钮来回旋转数次，若触点仍不能闭合（即电阻仍不能变为零），则说明动作机构失灵或触点烧坏造成接触不良，需拆开修复或更换新品；若触点能闭合，可将温控器放入制冷正常的 小型恒温恒湿试验箱冷冻室内检查其灵敏度，当 小型恒温恒湿试验箱制冷系统冷冻室温度降至温控器所控制的预定温度时，电阻值由零变为∞。（即由接通变为断开），将温控器从冷冻室内拿出，经较短时间电阻值又由∞变为零，则说明温控器是好的，否则灵敏度不合格。

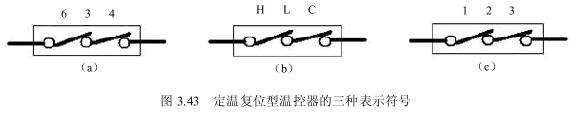

对于 小型恒温恒湿试验箱制冷系统定温复位型温控器，因不具有半自动化霜功能，故只需检查其触点的接触情况和控温的灵敏度即可，方法同上述；但定温复位型温控器有三个接线端子，不同 小型恒温恒湿试验箱产品采用的 小型恒温恒湿试验箱制冷系统温控器型号也不同，图3.43所示给出了三种不同的接线端子标示符号，图（a）中的6-3开关［同图（h）中的H-L和图（C）中的1-3］称为测试区温度补偿开关，它在控温可调范围内始终是闭合的，只有当温控器旋钮置于OFF（关）位置时，固定在旋钮轴上的绝缘拨杆拨开固定有触点的弹簧片而使触点6-3断开，而开关3-4［同图（h）中的L-C和图（C）中的3-2］称为温控开关，它的通断由箱内温度决定，在室温下应为接通状态。
