正航仪器设备技术整理抽水器试验数据的整理与计算

时间:2017-03-09 12:55   生产厂家:东莞市正航仪器设备有限公司    品牌:sailham正航


正航仪器设备技术整理抽水器试验数据的整理与计算
1.试验数据的整理与计算
1.1计算试验数据时,首先应对所有试验数据进行整理,如发现数据有异常情况,应向记录人员了解,再作分析判定。
1.2.计算试验数据时,对所测各值都需进行修正。
1.3计算试验数据对,水蒸汽热力学性质表,应尽可能采用1968 年第七届国际水蒸汽性质会议上批准的工业用1967 IFC 公式为依据的图表或更新版本。在试验报告中成作说明
1.4干空气流量q [kg/h]
为便于试验数据计算,当喷嘴前后压力等于或小子临界压比时,干空气流量也可由公式(1)换算干空气流量也可由公式(1)换算
式中=α一量系数根据实际标定值:
d一一喷嘴喉部直径cm
PA~一咀度修正后的当地大气压,Pa();
t一一试验时吸入空气处的环境温度℃
试验时吸入空气处的环境温度℃
式中; Bh一一温度th时的当地大气压,mmHg;
,一一水银的膨胀系数, 0.000815℃ ;
a.一一黄铜标尺的线膨胀系数, 0.0000I9/
(如系钢制标尺a2=0.0000 12rC)
tJ{'一一试验时的当地大气温度℃

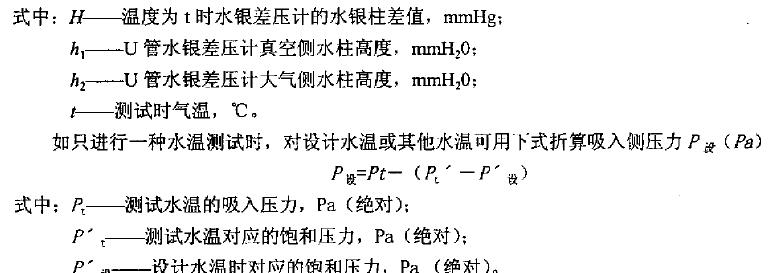

2.当用水银差压计时,抽气器吸入压力P1(Pa)
抽气器吸入压力P1(Pa)

抽气器吸入压力P1(Pa)
