双向式水平冲击试验台计划概略

时间:2017-03-09 12:33   生产厂家:东莞市正航仪器设备有限公司    品牌:sailham正航


♢ 为了仿照导弹在发射进程中所受的冲击过载,一般用冲击试验机完结如今,冲击试验大多选用安闲跌落式冲击试验机完结对导弹的纵向冲击试验,由于弹体较长,竖直装置在跌落式冲击试验机上比照困难甚至不可能,一般选用水平冲击或许倾斜冲击方法。
♢ 如今,国外进口的水平冲击试验机选用橡皮绳为动力(如MTS公司的水平冲击试验机)发作需要的冲击初速度,由于橡皮绳发作的拉力有限,故需要较长的加快进程,恳求滑道较长,站地面积大,由于恳求滑道精度较高,造价也很贵倾斜冲击方法虽然不需要动力,但由于倾斜角度不能太大,靠倾斜发作的重力分量较小,也需要很长的滑道才华发作所需的冲击初速度。
♢ 为了习气小型导弹的冲击试验恳求,这篇文章计划了一种气压驱动的双向式水平冲击试台,它不只报价低,占地面积小,连续冲击速度快,而且可以很方便地自动控制,提高了冲击形的准确度和重复性,且可以完结双向冲击正航仪器详细图,极大地提高了试验功率。

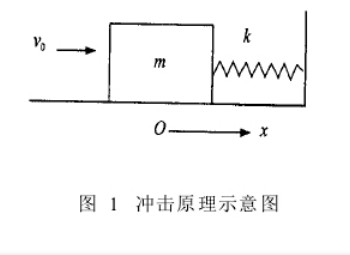

♢ 水平冲击台冲击原理暗示如图1所示,设波形发作器的刚件度为凡试件的质量为n2,试件与波形发作器冲击时的瞬时速度为vg不考虑滑动导轨的抵触,且假定波形发作器的刚度k为线性,则系统的动力学方程为,上式给出了冲击瞬时速度和冲击过载与脉宽之间的联络,而脉宽只和试件的质量和弹簧的刚度。
♢ 因此,当脉宽给定后,冲击时的瞬时速度和冲击过载成正比在给定脉冲宽度值和过载值后,可以通过调整波形发作器的刚度和冲击时的瞬时速度来满足计划方针恳求。
