直接蒸腾式空气冷却器要闻

时间:2017-03-09 12:33   生产厂家:东莞市正航仪器设备有限公司    品牌:sailham正航


1、冷却空气的蒸腾器都是以制冷剂在管内蒸腾直接冷却空气的,依照空气的运动状能够分为天然对流和强行对流两种方式。
2、天然对流方式常用于冰箱、冷藏柜、冷藏车、冷藏库等处。例如冷藏库多选用装置在顶棚下或墙面的排管冷却库内空气,排管为光管或片距6~12 mm的肋管。选用氨制冷体系时,多为满液式或循环式;选用氟体系时,多为非满液式或循环式。因为空气侧为天然对流,所以这种冷排管的传热系数很低。光管K=14 W/m2k,肋片管K=5~10 W/m2k。
东莞正航仪器详细直视图

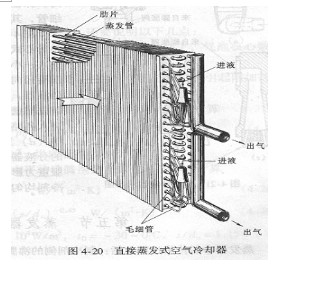

3、为增强传热,在间冷式冰箱的冷冻室、空调机组、冷藏库及除湿机等处多选用强行对流式的直接蒸腾式空气冷却器。如图为空调用强行对流直接蒸腾式空气冷却器构造示意图。来自节省设备的低压制冷剂湿氙灯经过火液器分红多通路,吸热蒸腾后为气态制冷剂,聚集到集管中流出;而空气以必定流速从肋片管的肋片间掠过,将热量传给管内活动的制冷剂,温度下降。直接蒸腾式空气冷却器通常由4~8排肋管构成,管材为φ7~12 mm的铜管,外套接连全体铝片。强行对流比天然对流蒸腾器传热作用好、构造压凑,使用广泛。
东莞正航仪器详细直视图
4、分液器和分液管是确保将液态制冷剂均匀分配给直接蒸腾式空气冷却器各通路的首要部件。因为液态制冷剂流经膨胀阀降压后,呈气液两相状况,处理不妥,则致使各通路分液不均;为了处理此疑问,除在膨胀阀后设置分液器增强气液混合以外,还设置等长度的分液管,添加各通路阻力,确保各通路分液均匀。分液管为内径很小的毛细管,其尺度挑选可参见表4-5。

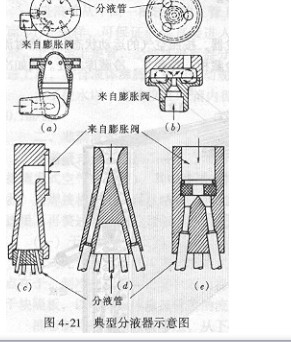

5、右图为五种多见的分液器示意图。图中(a)是离心式分液器,来自膨胀阀的制冷剂沿切线方向进入一小室,充沛扰动后的气液混合物从小室顶部沿径向流出,到各分液管。(b)、(c)是磕碰式分液器,来自膨胀阀的制冷剂以高速进入分液器后,首要与壁面磕碰,构成均匀的气液混合物,然后再进入各路分液管;(d)、(e)是降压式分液器,其间(d)为文氏管形,压力丢失较小,这种类型的分液器是使制冷剂首要经过缩孔,增高流速,战胜重力影响,以到达气液充沛混合,然后确保制冷剂均匀地分配入各分液管。分液器多为笔直装置,也能够水平装置。
