恒温恒湿试验箱制冷系统的制冷工作原理

时间:2017-03-09 17:25   生产厂家:东莞市正航仪器设备有限公司    品牌:sailham正航


恒温恒湿试验箱制冷系统的制冷工作原理

1、恒温恒湿试验箱制冷系统工作原理:它是利用制冷剂在物态变化过程中的吸热现象,使之循环,不断地吸热和放热,以达到制冷的目的。其具体过程是:通电后压缩机工作,将蒸发器内已吸热的低压、低温气态制冷剂吸入,经压缩后,形成高压、高温蒸气,进入冷凝器。由于毛细管的节流,使压力急剧降低。因蒸发器内压力 低于冷凝器压力,液态制冷剂就立即沸腾蒸发,吸收箱内的热量变成低压、低温的蒸气。再次被压缩机吸入。如此不断循环,将冰箱内部热量不断的转移到箱外。

2、我们知道只要压缩机一工作,其机体内就有高压存在,并且在断电后,要有段时间才能消失,这就是恒温恒湿试验箱为什么不能在关机后立即开机的原因所在。其内在的机理是, 恒温恒湿试验箱在运行过程中,其制冷系统压缩机的吸气侧为低压,压缩机的排压侧为高压,两侧的压强差很大(压力差也是很大),停机后两侧系统仍然保持这个压力差,如果立即起动,压缩机活塞压力加大,电机的起动力矩不能克服这样的压力差,使电机不能起动,处于堵转状态,这就使得旋转磁场相对于转子的转速加快,磁通量的变化率加大了,从而导致电机绕组的电流剧增,温度升高,如果时间长,很有可能烧毁电机。因此要求停机后过 4分钟再起动。

3、 普通温控恒温恒湿试验箱冷系统走向图

  恒温恒湿试验箱制冷系统工作流程:压缩机→左侧冷凝器→门防凝露管→右侧冷凝器→干燥过滤器→电磁阀(多系统)→毛细管→冷室蒸发器→集液器→回气管换热器→压缩机。

4几种不同类型恒温恒湿试验箱的电气原理图

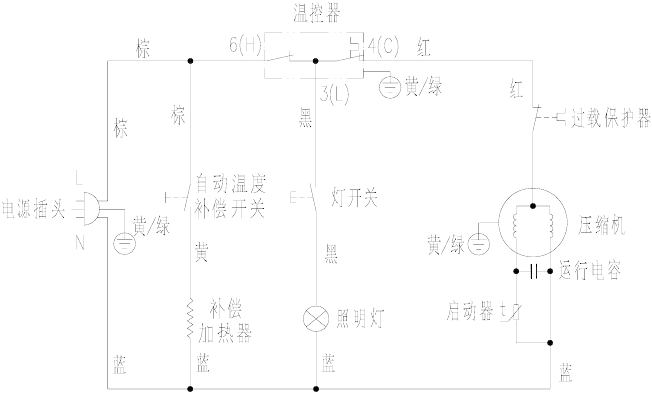

a.普通直冷恒温恒湿试验箱的电气原理图第二节、恒温恒湿试验箱制冷系统的制冷工作原理

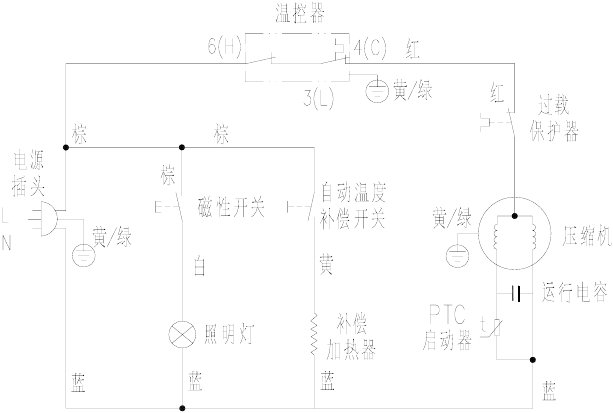

b.具有温度自动补偿、磁性门灯开关功能恒温恒湿试验箱的电气原理图恒温恒湿试验箱制冷系统的制冷工作原理

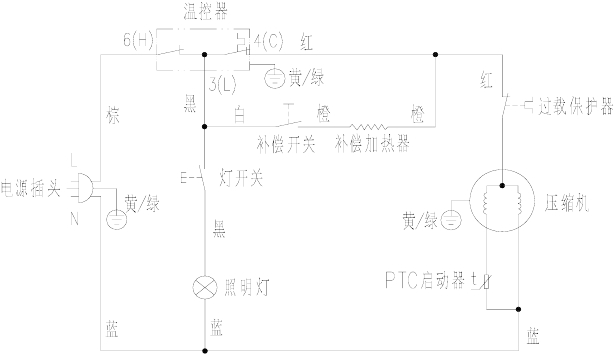

5具有温度自动补偿功能恒温恒湿试验箱的电气原理图第二节、恒温恒湿试验箱制冷系统的制冷工作原理

a.微电脑控制双温双控恒温恒湿试验箱电气原理图

b.微电脑控制三温三控恒温恒湿试验箱电气原理图



c.微电脑控制风冷恒温恒湿试验箱电气原理图
