冷热冲击试验机制冷系统铜管与铝管的焊接

文章出处: 责任编辑:jiazheng123 发表时间:2017-03-09
冷热冲击试验机制冷系统铜管与铝管的焊接
在电冷热冲击试验机泄露故障中,有相当一部分是铜铝接头处泄露。铜铝接头的焊接工艺比较难掌握,焊接时应仔细操作。
1)做好焊接前的准备工作。先将泄露的铜铝接头焊开,把泄露的那段管子用割刀割
掉,然后将铜管内壁清理干狰,同时将铜管外表面的氧化膜、灰尘清除掉。
2)把管壁内外清理干狰的铜管外壁均匀涂上已调制好的糊状铝焊粉,插入铝管内10mm
3)打开焊枪点火,调节氧气和乙炔的混合比,选择中性火焰。
(4)用火焰对准与铝管相邻的那部分铜管进行加热,加热要均匀,速度要快,直到加
热至铝管开始熔接于铜管上,此时将铜管稍微做转动,使之均匀熔在一起,再将焊枪移开。
5)关好焊枪。
6)冷却后,用水清洗干狰,用氧气吹出管内污物。
7)反复练习焊接,直至熟练为止。

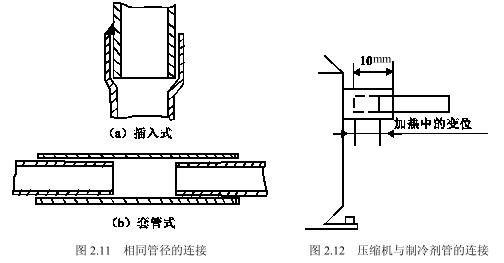

管径相同时的连接采用插入式,如图2.11a)所示。如插管受到管长限制可以采用如图2.11b)所示的形式。
冷热冲击试验机制冷系统压缩机导管和制冷剂管的焊接结构,如图2.12所示。
冷热冲击试验机制冷系统压缩机

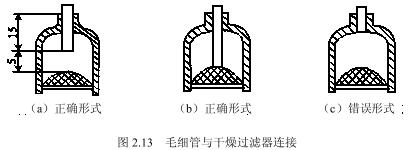

毛细管与干燥过滤器的连接,如图2.13所示。
毛细管与干燥过滤器的连接
管径不同的管路连接,如图2.14所示。

如图2.14所示
