按其运动轨迹分为圆振动筛、直线振动筛和复合振动筛其种类
一、振动筛其种类

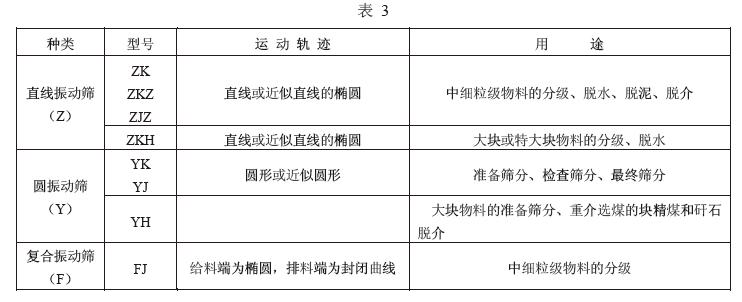

根据JB/T 1604按其运动轨迹分为圆振动筛、直线振动筛和复合振动筛其种类、特点及用途
1. 振动筛的设计应符合机械制图、公差与配合及形位公差等基础标准的规定。
2. 振动筛的设计应按其用途、要求和物料特性等实际条件进行,其参数、结构应满足先进性、可靠性以及经济合理的要求。
3. 振动筛各构件的选材应力求合理,注意减少制造和安装工作量,注意抗蚀、抗磨要求。重要构件拼接时,应在图样中注明部位、接法和要求。
4. 易损件、备用件、通用件和外购件等,在同一品种规格中,应能互换并符合相应标准或图样的规定。
5. 振动筛设计除符合本标准规定外,还应符合现行的有关专业技术规范和规程的要求。
二、设计依据
1 振动筛的用途。
2 物料特性
a) 名称;
b) 散比重;
c) 硬度;
d) 水分;
e) 颗粒形状;
f) 粒度组成(筛析结果);
g) 给料粒度;
h) 物料粘度
3 工作制度。
4 处理量。
5 规定粒度及相应的筛分(脱水)效率。
6 安装方式。
7 希望使用的筛面种类。
8 希望使用的振动筛种类。
9 工作条件(如尺寸限制、环境温度、防尘装置等)。
