正航技术介绍机床电器运行可靠性要求和试验方法

文章出处: 责任编辑:jiazheng123 发表时间:2017-03-09
  • 正航技术介绍机床电器运行可靠性要求和试验方法

    范围
    本标准规定了机床电器元件运行可靠性要求和试验方法。
    本标准适用于机床电器元件(以下简称电器)。也可适用于有类似可靠性要求的其它电器产品。
    引用标准
    下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准版本的可能性。
    GB/T 109621999 机床电器可靠性通则
    术语、符号
    本标准采用下列定义。
    3. 1 术语
    3. 1. 1 运行可靠性 running reliability
    电器在连续通断工作过程中的可靠性。
    3. 1. 2 置信度 confidence leval
    电器的真实失效率或可靠度等于规定指标时被判为不合格的概率。
    3. 2 符号
    Ie4AC4 使用类别额定工作电压为380 V 条件下的额定工作电流。
    分类
    本标准按可靠性水平分为普通级和较高级。所有电器产品都必须符合本标准对普通级的要求。
    4. 1 普通级
    普通级有触点控制电器的运行可靠性特征量是可靠电寿命、耐久电寿命和机械寿命。普通电磁铁类电器的运行可靠性特征量是可靠机械寿命和耐久机械寿命。
    4. 2 较高级
    较高级有触点控制电器的运行可靠性特征量除4.1 规定外,还包括可靠机械寿命和控制触头接触失效率(以下简称失效率)。
    要求
    电器的可靠电寿命、可靠机械寿命和失效率的置信度为60%
    5. 1 可靠电寿命
    5. 1. 1 接触器在主触头承受表所列试验条件下,可靠度不低于85%的可靠电寿命次数应不小于3×104,操作频率由产品标准规定。试验全过程的等效发热电流应等于被试电器的约定发热电流。

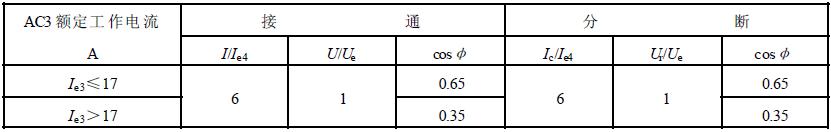

                 表 接触器主触头可靠电寿命试验条件
    表 1 接触器主触头可靠电寿命试验条件

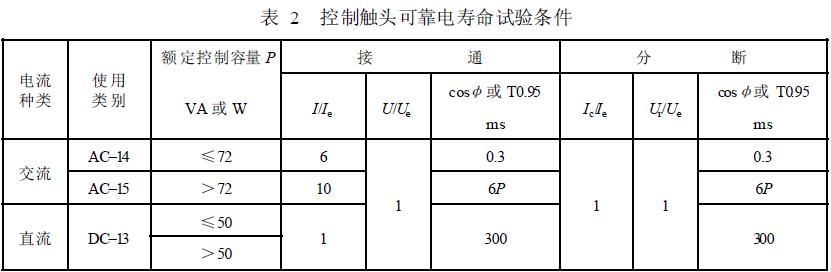

    5. 1. 2 电器在控制触头(包括接触器辅助触头)承受表所列试验条件下,可靠度不低于92%的可靠电寿命次数可由下列数值中选择:1×1053×1051×106
    操作频率按产品标准规定。通电时间应为一个操作循环时间的10%~50%,试验全过程的等效发热电流应等于被试电器的约定发热电流。如果触头闭合时的回跳时间小于3 ms,则接通和分断可以都按表中分断的试验条件。
    则接通和分断可以都按表2 中分断
    5. 2 可靠机械寿命
    有触点控制电器可靠度不低于93.5%的可靠机械寿命次数可由下列数值中选择:1×1053×1053×106
    额定吸力大于或等于150 N 的牵引电磁铁的可靠机械寿命次数应不小于1×105
    5. 3 失效率
    控制触头在可靠机械寿命内,失效率可由下列数值中选择:1×1061×107
    5. 4 耐久机械寿命和耐久电寿命
    电器的耐久机械寿命与耐久电寿命应符合产品标准的规定。
    试验方法
    6. 1 概述
    6. 1. 1 电磁操作电器的安装应保证试品不受相邻试品动作或释放时产生的机械振动的影响。
    6. 1. 2 机械操作电器的产品标准应规定超行程、撞块运动方向、速度和工作面角度。
    6. 1. 3 时间继电器整定值应不小于0.5 s
    6. 1. 4 所有接线端子螺钉应按GB/T 109621999 5.4.3 规定的扭矩旋紧。
    6. 2 可靠电寿命试验
    6. 2. 1 具有两个动触头的四接线端子转换触头的电器,每台试品对一组试接线端子转换触头的常开常闭触头同时进行试验。具有其它型式触头的电器,半数试品做常开,半数试品做常闭试验。如每台的同型式控制触头只有一对或两对,则对全部触头进行试验;如多于两对,则对包括最外侧触头在内的左右相邻两对触头进行试验。
    6. 2. 2 判据
    a)应无零件损坏、变形、松动以及接线松动,发生不正常噪音等影响正常工作的情况;
    b)接触器、继电器(时间继电器除外)接通时间或分断时间不大于0.1 s
    c)时间继电器延时时间应不大于两倍整数值。
    6. 2. 3 监测
    应对电器每次动作(复位)是否符合6.2.2 b)或c)规定进行监测。
    6. 2. 4 抽样方案
    a)对于接触器主触头抽取台产品进行试验,全部符合6.2.2 的规定则判为合格,否则判为不合格;
    b)对于控制触头(包括接触器的辅助触头)抽取12 台产品进行试验,其中台进行直流试验,6台进行交流试验,全部符合6.2.2 的规定则判为合格,否则判为不合格。
    6. 3 可靠机械寿命与失效率试验
    6. 3. 1 可靠机械寿命试验与失效率试验可用同一批试品同时进行。
    6. 3. 2 外壳防护等级低于IP5X的有触点控制电器应在防护等级IP5X的电柜中或清洁的封闭试验室中进行,试验过程应避免不必要的开门和人员出入。
    6. 3. 3 与特定控制对象(例如换向阀)配套的电磁铁应按控制对象确定负载,其他电磁铁应在额定行程的吸力为50%额定值的负载条件下进行试验。
    6. 3. 4 被试触头开路电压为直流额定工作电压,闭路电流为额定最小工作电流,其数值应符合GB/T 109621999 4.2.2 的规定。
    6. 3. 5 判据
    6. 3. 5. 1 可靠机械寿命判据
    a)应无零件损坏、变形、松动以及接线松动,发生不正常噪音等影响正常工作的情况;
    b)接触器、继电器(时间继电器除外)接通时间或分断时间应不大于0.1 s
    c)时间继电器延时时间应不小于0.1 s 和两倍整数值;
    d)直流阀用电磁铁动作不到位。

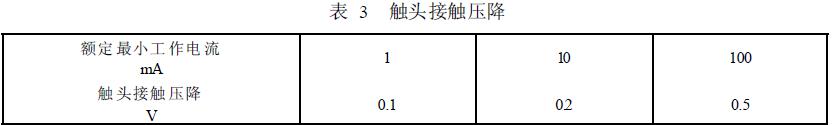

    6. 3. 5. 2 触头接触压降大于表所列数值即判为一次接触失效。
    触头接触压降大于表3 所列数值即判为一次接触失效
    6. 3. 6 监测
    6. 3. 6. 1 监测触头数
    a)触头数等于或多于两常开两常闭或两转换的产品,应对每台试品两常开两常闭或两转换触头用个监测电路监测触头接触压降;
    b)触头数少于两常开两常闭或两转换的产品,应对每台试品全部触头监测触头接触压降。
