恒温恒湿试验箱制冷系统驱动电路

文章出处: 责任编辑:jiazheng123 发表时间:2017-03-09

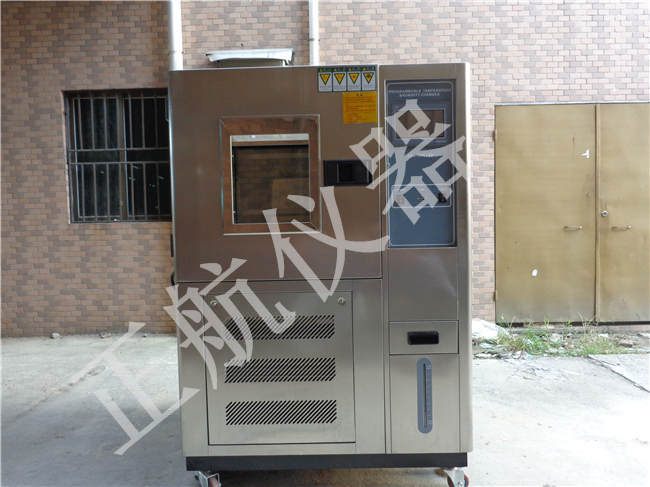

正航仪器恒温恒湿试验箱图



★多见的恒温恒湿试验箱制冷系统:驱动电路有四种方式,它们的原理根本一样。下面别离介

绍这四种驱动电路的特色。

★ 最简略的驱动电路,电路中R为限流电阻,VT为反相驱动三极管,K为继电器线圈,当单片机输出高电平

时,三极管VT导通,继电器线圈两头有12V电压,其触点吸合操控相应电器组件作业。

★ 当单片机输出低电平时,三极管VT截止,继电器线圈断电,其触点开路.使相应电器组件停止作业。

★反相器驱动集成电路:电路原理与简略驱动电路一样,即单片机输出高电平经2003反相驱动器输出低电平,

使继电器线圈通电触点吸合,以操控相应电器组件动作,当单片机输出低电平时其原理与上述进程正巧相反。

★ 恒温恒湿试验箱制冷系统光电耦合器驱动电路,当单片机输出高电平时,经R1限流2003反相驱动器输出低

电平,因为光电阻耦合器输入端加有5V电压,所以光电耦合器输出高电平,使三极管VT2导通,即继电器线圈

两头加有12V电压。

★ 恒温恒湿试验箱  制冷系统光电耦合器双向晶闸管驱动电路,光耦合输出端经过RA限流220V,RB门极电

阻用于进步抗干扰才干,RC和CP首要用于维护双向可控硅不被击穿,MF为电扇电动机,C为风机工作电容。

★ 当单片机输出操控信号时,光电耦合器4脚输出触发信号使双向晶闸管导通,因为晶闸管串联在风机电路

中,所以经过改动双向晶闸管制热触发脚就可改动沟通输出电压,然后到达改动风机转速的意图。

★ 双向晶闸管在沟经过零时,单片机才输出操控信号使晶闸管导通,单片机输出触发信号由风机测速电路供

给。

★ 恒温恒湿试验箱制冷系统蜂鸣器驱动原理:蜂鸣器驱动电路和通常驱动电路完全一样,仅仅单片机输出的

是脉冲信号,所以蜂鸣器才干发声,蜂鸣器有两脚和三脚之分,因而驱动电路也有所区别。

★ 恒温恒湿试验箱制冷系统直接驱动式蜂鸣器电路,即单片机输出4MHz脉冲信号使蜂鸣器发作断续蜂鸣声,

也有的经过三极管驱动制热蜂鸣器电路。

★ 恒温恒湿试验箱制冷系统三极管驱动蜂鸣器电路,R1为限流电阻,VT1为驱动三极管,C为滤波电路,HA为

三脚蜂鸣器,R4、R3为负载电阻,R2为发射极偏置电阻。

★ 恒温恒湿试验箱制冷系统步进电动机驱动原理:步进电动机驱动电路见反相器驱动集成电路。

★ 因为步进电动机有四个绕组,所以其导通状况需依据电动机正回转请求,别离由单片机输出操控信号。其

驱动电路和一般驱动电路完全一样。
