细析冷热冲击试验箱的测试工作过程

时间:2018-02-05 15:40   生产厂家:东莞市正航仪器设备有限公司    品牌:sailham正航

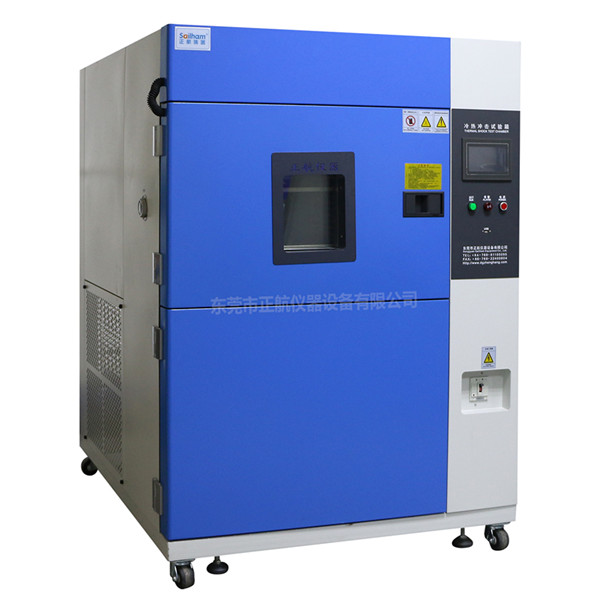

       冷热冲击试验箱又叫冷热冲击试验机或者高低温冲击试验箱。由于能够把测试区内的温度急剧升降(一般在5分钟内,更快的可达3分钟),所以使用“冲击”两字。在了解冷热冲击试验箱的工作过程前,先要了解冷热冲击试验箱的厢体及作用。就那如今主流的三厢式冷热冲击试验箱(很多人会写成三箱式,其实按“厢”“箱”的字的意思,“厢”字更加洽当)来说,整个箱体字分为三个厢体:试验区、储热区和储冷区。试验区是产品经受测试的地方,储热区在试验区正后方,储冷区在试验区的正下方,他们和试验区之间有一个阀门连接,以交换空气之用。下面就讲讲工作的过程了:

       一般做冷热冲击试验的厂家事先会有明确的试验目的和流程,这样的目的和流程在国标文件里有写。就拿要做的试验要求是“在120℃到-55℃间冲击,中间停顿45min,循环4次”这样的试验要求来做例子。

冷热冲击试验箱工作流程

       1、编程阶段:把测试样品放在试验区里。开了设备之后,在控制器上设置试验步骤。因为是可编程式控制器,整个试验过程可以一次性设置;

       2、升温阶段:设置完之后,设备开始工作了。测试区会慢慢把温度升到120℃,升温时间和恒温恒湿试验箱差不多,大概是4℃/min。温度到了120℃保持温度稳定。

       3、冷冲击阶段:在设置之后测试区在升温之时,储热区和储冷区就已经开始储热储冷的工作了。等到测试区温度稳定在120℃时,储冷区和测试区的阀门就会打开,冷空气就会灌进测试区内。这叫低温冲击阶段。测试区的温度会在5min内达到温度-55℃的状态,然后在这个温度保持45min。

       4、热冲击阶段:45min之后,储热阀将会开启,高压热空气会冲灌到测试区内。同样的在5min内是测试区达到120℃的状态,然后在这个温度保持45min。

       5、循环阶段:上面的步骤为一个循环,设备以同样的步骤重复循环三次。

       6、检验阶段:循环阶段过去后后,测试区温度会恢复到常温的转态。把测试品取出来。把试品的受损程度对比样结果评判标准,带判断产品的耐温度冲击的性能。
