背负式喷雾喷粉机试验方法

时间:2017-03-09 13:00   生产厂家:东莞市正航仪器设备有限公司    品牌:sailham正航


背负式喷雾喷粉机试验方法
JBIT 7723.2-2005
1.范围
本部分规定了背负式喷雾喷粉机性能试验和田间生产试验的条件、程序及方法。
本部分适用于配用汽油机驱动的离心式风机,采用气力输液、输粉原理的背负式喷雾喷粉机(以下简称背负机)
采用汽油机驱动的背负式喷雾机、背负式喷粉机可以参照采用.
2 规范性引用文件
下列文件中的条款通过JB7723 的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的版本。凡是不注日期的引用文件,其版本适用于本部分。
GB厅26241993 流量测量节流装置用孔板、喷嘴和文丘里管测量充满圆流体流量Ceqv IS0
5167-1: 1991)
GB厅533(}--2003 工业用金属丝编织方孔筛网
GB厅5667 农业机械生产试验方法
GB 10395.1 农林拖拉机和机械安全技术要求第部分:总则CGB 10395.1-2001. eqv IS0
4254-1: 1989)
JBIT7723.1 背负式喷雾喷粉机第部分·技术条件
JB厅9782-1999 植保机械通用试验方法
3 试验条件
3.1 环境条件
除特殊要求外,试验在常温常压下进行。
3.2 供试样机条件
试验过程除紧固件松动正常拧紧外,不允许作其他调整,试验时整机装配应完整.除特殊说明外,
整机性能试验均在标定转速(允差土1%) 下进行。
3.3 试验用介质
a) 性能试验及耐久性试验(除喷粉试验外)试验用介质为常温常压下的空气及不含任何固体
悬浮杂质的清水:对超低量喷雾,部分试验项目不宜用水试验时,可采用二线油或其他轻
柴油。
b) 喷粉试验用介质为通过GBIT 5332003 规定的G0.07110.056 C 相当子200 lin) 标准筛、元杂物的陶土粉,其含水率应小子4%
c) 田间生产试验用介质,必须是按农业生产防治要求稀释后的农药液剂或粉剂。
d) 试验用汽油、机泊应符合其使用说明书的要求。
3.4 试验用仪器、设备

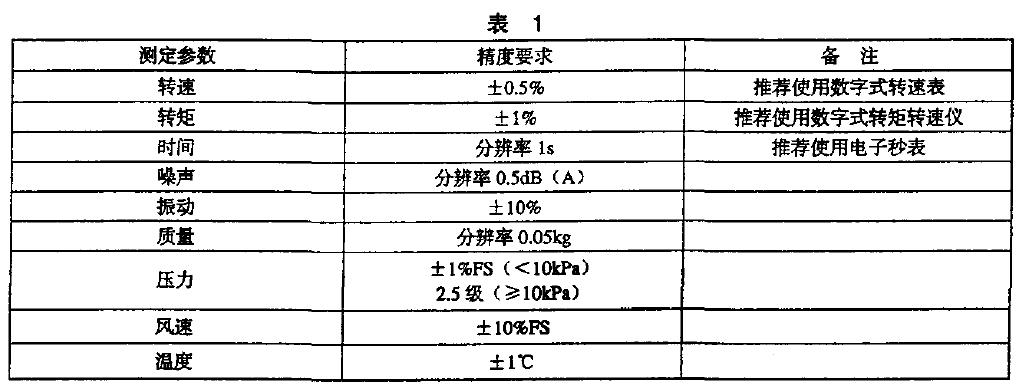

试验用仪器、设备应在检定有效期限内,其主要测定参数精度应满足表要求。
 其主要测定参数精度应满足表l 要求
4 试验方法
4.1 配套性能试验
4.1.1 起动性能
精度要求备注
试验在常温状态下进行.试验前,背负机在环搅温度下的适应时间不得少于1h. 在不更换零件的
条件下允许作必要的调整.拉动起动绳起动,每次起动允许操作两囚,其中一回成功即为该次起动成功,试验进行三次:手拉自回绳起动方式按时间计算.
4,1.2 工况功率合理性
试验在风机性能测试台上进行.测定短管喷粉状态下风坝,驱动轴功率,计算其与发动机标定功率之比值.
4.1.3 噪声试验
4. 1.3,1 声学环境条件
测定场地应为半径为2以上的开阔地,场地内不得有任何障碍物或反射面.地面平整,本底噪声的计权声压级应比整机所测得噪声小1以上.测试时,要求环境气温在-10"C -35 "C之间,风速低于5m1s.
4.1.3.2 耳旁噪声测量
背负机在身高17模拟操作者背负悬挂状态,呈喷雾工况正常运转.测定距背垫平面前1mm.背负机中心线位置左、右各25归田1. 与操作者耳朵等高(距地面约1ωcm) 处噪声的计权声压级.每点应重复测试三次,求各点平均值,结果记人表C.1. 同一转速(工况〉下的三次声压级测定值之差不应超过3dB (A). 否则测定数值无效。两测试点的较大值为整机耳旁噪声的评定值.
4.1.4 振动试验
背负机以背带悬挂,药箱内盛人112 额定容量的清水,呈喷雾工况运转.用振动仪测定背垫上均布6-9 处的振动加速度值.试验室复三次,计算算术平均值,结果记入表C.l.
4.2 整机喷洒性能试验
4.2.1 喷量及喷量均匀性
将装满水()的整机可靠地固定(或吊挂)在秤上,药液(粉〉调节开关置于所需开度.将喷雾
(粉〉开始到结束的过程分为5-7 个时间段(结束时间指不能正常连续喷射时).测定各段喷洒时间和喷出液().试验时喷管水平与垂直放置分别进行.试验重复三次,按下式计算各段平均喷量、整机喷量及喷量均匀性.结果记人表C.2.
